Was ist eine Kunststoffspritzgießmaschine?

Was ist ein Kunststoffspritzmaschine ?

Eine Kunststoffspritzmaschine ist eine industrielle Produktionsanlage, die festes Kunststoffharz in einen geschmolzenen Zustand erhitzt und das geschmolzene Material dann unter kontrolliertem Druck in eine geschlossene Stahlform drückt, wo es abkühlt und innerhalb von Sekunden bis wenigen Minuten zu einem fertigen Teil erstarrt. Diese Gerätekategorie wird offiziell als „“ bezeichnet Spritzgießmaschine , und es befindet sich im Zentrum moderner Kunststoffformmaschinen, die in Produktionslinien für die Automobil-, Verpackungs-, Elektronik-, Haushaltsgeräte- und Konsumgüterindustrie eingesetzt werden.

Die grundlegende Aufgabe jeder Kunststoffformmaschine besteht darin, Rohharzpellets Zyklus für Zyklus in ein wiederholbares, maßhaltiges Teil zu verwandeln, ohne dass die Werkzeuge zwischen den Chargen gewechselt werden müssen. Mit einer einzigen, in der Schließeinheit montierten Form können Tausende nahezu identischer Teile hergestellt werden. Dies ist einer der Gründe, warum das Spritzgießen in so vielen Branchen nach wie vor die primäre Produktionsmethode für Kunststoffkomponenten in großen Stückzahlen ist.

Maschinen dieser Kategorie werden üblicherweise nach der Schließkraft, ausgedrückt in Tonnen, und nach der Schussgröße dimensioniert, die angibt, wie viel geschmolzenen Kunststoff die Einspritzeinheit in einem einzigen Zyklus liefern kann. Die Spannkraft gängiger Kunststoffspritzmaschinenmodelle kann für kleine Präzisionsteile wie Steckverbinder und Kappen von unter 100 Tonnen bis zu 100 Tonnen betragen 3000 Tonnen für große Teile wie Paletten, Behälter und Karosserieteile.

Wie funktioniert eine Kunststoffspritzgießmaschine?

Jeder Spritzgießpressenzyklus folgt der gleichen vierstufigen Abfolge, unabhängig davon, ob es sich bei der Maschine um eine kleine Präzisionseinheit oder eine Presse mit hoher Tonnage für große Industrieteile handelt. Das Verständnis der einzelnen Phasen hilft zu erklären, warum Zykluszeit, Schließkraft und Teilequalität so eng miteinander verbunden sind.

Spannstufe

Die Schließeinheit schließt und verriegelt die beiden Formhälften miteinander und übt dabei genügend Kraft aus, um die Form gegen den Druck des einzuspritzenden Kunststoffs geschlossen zu halten. Dies ist die Phase, in der die Spannkraft, auf die weiter unten näher eingegangen wird, zum entscheidenden Faktor dafür wird, wie groß oder dick ein Teil von der Maschine bearbeitet werden kann.

Injektionsphase

Eine rotierende Schnecke im beheizten Zylinder schmilzt feste Harzpellets und drückt den geschmolzenen Kunststoff durch eine Düse in den Formhohlraum. Einspritzdruck und Einspritzgeschwindigkeit werden auf das Material und die Teilegeometrie abgestimmt, sodass sich die Kavität gleichmäßig füllt, bevor der Kunststoff abzukühlen beginnt.

Abkühlphase

Sobald die Kavität gefüllt ist, hält die Form das Teil weiterhin fest, während die Wärme durch Kühlkanäle im Inneren der Form abgeführt wird. Die Kühlung ist in der Regel die längste Einzelphase des Zyklus, und die Wandstärke hat einen direkten Einfluss darauf, wie lange sie dauert, ein Zusammenhang, der im Zykluszeitdiagramm weiter unten in diesem Artikel dargestellt wird.

Auswurfphase

Nachdem das Teil ausreichend abgekühlt ist, um seine Form beizubehalten, öffnet sich die Schließeinheit und Auswerferstifte drücken das fertige Teil aus der Form. Die Maschine wird dann zurückgesetzt und die Sequenz wiederholt sich für den nächsten Schuss.

Arten von Kunststoffformmaschinen, die heute erhältlich sind

Hersteller von Spritzgussmaschinen für Kunststoffe gruppieren Maschinen im Allgemeinen nach der Art und Weise, wie die Schließ- und Einspritzeinheiten angetrieben werden. Die folgenden vier Kategorien decken den größten Teil dessen ab, was heutzutage in Produktionsumgebungen verwendet wird. Viele Maschinenlinien verzweigen sich auch in spezielle Serien wie Zwei-Platten-Designs, Hochgeschwindigkeitslinien und Zweifarbsysteme, die für Teile gebaut wurden, die zwei Materialien in einem einzigen Schuss kombinieren.

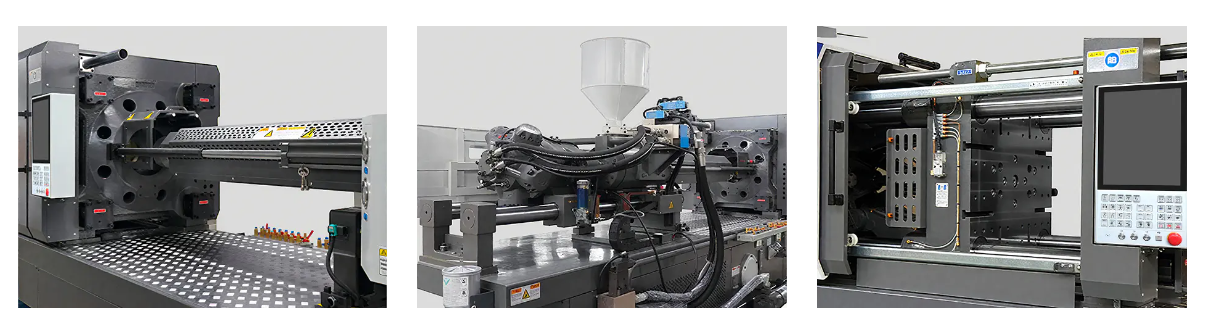

Schlüsselkomponenten in einer Kunststoffspritzgießmaschine

Unabhängig vom Antriebstyp ist eine maschinelle Kunststoffformanlage darauf angewiesen, dass die gleichen Grundbausteine zusammenarbeiten. Wenn Sie wissen, was die einzelnen Teile bewirken, ist es einfacher, ein Maschinendatenblatt zu lesen und Modelle zu vergleichen, bevor Sie sich auf ein Produktionslayout festlegen.

• Einspritzeinheit : Trichter, beheiztes Fass und Schnecke, die Harzpellets schmelzen und geschmolzenen Kunststoff in die Form drücken.
• Spanneinheit : Platten, Verbindungsstangen und ein Kniehebel- oder Hydraulikmechanismus, der die Form während des Einspritzens geschlossen hält.
• Schimmel : das Werkzeug, das das Teil formt und zwischen der festen und der beweglichen Aufspannplatte montiert ist.
• Kontrollsystem : das Bedienfeld und die Steuerung, die Temperatur, Druck, Geschwindigkeit und Zeitsteuerung für jede Stufe verwalten.
• Antriebssystem : die Hydraulikpumpe, der Servomotor oder der Elektromotor, die die Klemm- und Einspritzbewegung antreiben.
• Kühlsystem : Wasser- oder Ölkanäle im Inneren der Form und rund um den Zylinder, die während des Zyklus Wärme abführen.
• Auswerfersystem : Stifte oder Platten, die das fertige Teil nach dem Abkühlen aus der Form drücken.

Präzisionstoleranzen bei der Spritzgussbearbeitung hängen stark davon ab, wie gut diese Systeme auf das Teil abgestimmt sind, weshalb die Auswahl der Komponenten ebenso wichtig ist wie die Gesamtmaschinentonnage.

Schließkraft in Formmaschinen verstehen

Die Schließkraft ist die Kraft, die eine Maschine aufwendet, um die beiden Formhälften geschlossen zu halten, während geschmolzener Kunststoff unter Druck eingespritzt wird. Wenn die Schließkraft für ein bestimmtes Teil zu niedrig ist, kann die Form während des Einspritzens leicht aufplatzen und dünner Kunststoff entlang der Trennlinie austreten, ein Defekt, der allgemein als Grat bezeichnet wird.

Die Schließkraft wird üblicherweise in Tonnen gemessen und ist eng mit der projizierten Oberfläche des zu formenden Teils sowie dem für das Material erforderlichen Einspritzdruck verknüpft. Größere, flachere Teile benötigen typischerweise mehr Spannkraft als kleine, tiefwandige Teile mit ähnlichem Volumen.

Wie die Tabelle zeigt, reichen die gängigen Kunststoffformmaschinen von unten nach unten 300 Tonnen für kompakte Maschinen zur Bearbeitung von Kleinteilen, bis hin zur 1600 bis 3000 Tonnen Der Bereich ist für besonders große Komponenten wie Paletten, große Behälter und Karosserieteile reserviert.

Erklärung der Zykluszeit beim Spritzgießen

Die Zykluszeit ist die Gesamtzeit, die benötigt wird, um eine vollständige Spann-, Einspritz-, Kühl- und Auswurfsequenz abzuschließen. Sie ist eine der wichtigsten Kennzahlen zur Schätzung, wie viele Teile eine Maschine in einer Schicht produzieren kann.

Die Kühlung macht in der Regel den größten Einzelanteil der Zykluszeit aus, und die Wandstärke ist der größte Faktor für die Abkühlungsdauer, da die Wärme weiter aus einem dickeren Abschnitt herauswandern muss, bevor das Teil steif genug ist, um ausgeworfen zu werden.

Ein dünnwandiges Teil rundherum 1mm kann in deutlich weniger als 20 Sekunden abkühlen und ausgeworfen werden, während ein Teil mit 5mm Es kann weit über eine Minute dauern, bis Wände denselben Punkt erreichen, selbst auf einer ansonsten identischen Maschine.

Gemeinsame Anwendungen von Spritzgusspressen in allen Branchen

Die Produktion von Kunststoffspritzgussmaschinen findet sich an mehr Stellen, als den meisten Menschen bewusst ist, vom Gehäuse eines Haushaltsgeräts bis hin zur Innenverkleidung eines Autos. Die folgende Tabelle gibt einen allgemeinen Überblick darüber, wo Spritzgusspressen am stärksten beansprucht werden, und basiert auf der gängigen Branchenpraxis und nicht auf einer einzigen formellen Umfrage.

Automobil und Transport

Stoßstangen, Innenverkleidungen, Armaturenbretter und Motorhaubengehäuse werden aufgrund der großen Teilegrößen und anspruchsvollen Maßanforderungen häufig auf Kunststoffformmaschinenlinien mit höherer Tonnage hergestellt.

Verpackungen und Konsumgüter

Kappen, Verschlüsse, dünnwandige Behälter und Haushaltsgegenstände werden in der Regel auf Maschinen mit schnellerem Zyklus verarbeitet, die oft servoangetrieben sind und bei denen das Ausgabevolumen genauso wichtig ist wie die Präzision der Teile.

Elektronik und Haushaltsgeräte

Gehäuse, Steckverbinder und interne Halterungen erfordern enge Toleranzen, weshalb Servospritzgießmaschinen und Hybridsysteme aufgrund ihrer wiederholbaren Steuerung tendenziell bevorzugt werden.

So wählen Sie eine Spritzgießmaschine für Ihre Produktionsanforderungen aus

Die Auswahl der richtigen Kunststoffspritzmaschine beginnt beim Teil und nicht beim Maschinenkatalog. In der Regel entscheiden einige Kernfaktoren darüber, welche Maschinenklasse für eine bestimmte Aufgabe geeignet ist.

Als grober Ausgangspunkt wird der Tonnagebedarf häufig geschätzt, indem die projizierte Fläche des Teils mit einem an das Material gebundenen Druckfaktor multipliziert und dann ein Spielraum für die Komplexität des Teils hinzugefügt wird. Wenn Sie diese Berechnung mit einem Maschinenbauer durchgehen, bevor Sie die Werkzeuge fertigstellen, können Sie vermeiden, dass Sie sich für eine Presse entscheiden, die für den Auftrag unter- oder unnötig überdimensioniert ist.

Servo-Spritzgießmaschinen im Vergleich zu hydraulischen Spritzgießmaschinen

Beide Maschinentypen durchlaufen denselben vierstufigen Zyklus, der zuvor beschrieben wurde, aber die Art und Weise, wie sie Spann- und Einspritzkraft liefern, ist so unterschiedlich, dass sie sich auf den Energieverbrauch, die Präzision und den Lärm in der Werkstatt auswirkt.

Wohin hydraulische Spritzgießmaschinen führen

Hydrauliksysteme liefern im Allgemeinen eine starke reine Schließkraft bei geringerer struktureller Komplexität, weshalb Pressen mit hoher Tonnage, die für große Strukturteile verwendet werden, immer noch häufig eher hydraulisch oder hybrid als vollständig elektrisch sind.

Wohin Servospritzgießmaschinen führen

Servobetriebene Systeme passen die Motorgeschwindigkeit genau an die erforderliche Leistung in jeder Phase des Zyklus an, anstatt eine Pumpe kontinuierlich laufen zu lassen, was normalerweise den Energieverbrauch senkt und die Betriebsgeräusche reduziert, während gleichzeitig die Wiederholbarkeit von Präzisionsteilen verbessert wird.

Über Ningbo Highsun Plastic Machinery Co., Ltd.

Ningbo Highsun Plastic Machinery Co., Ltd. hat seinen Sitz im Wissenschafts- und Technologiepark Beilun in Ningbo, einem Gebiet, das in der Branche weithin als Zentrum für die Herstellung von Kunststoffmaschinen bekannt ist. Die Fabrik deckt mehr als ab 120000 Quadratmeter und widmet sich der Herstellung von Spritzgießmaschinen der Marke HIGHSUN.

In der Nähe gebaut 20 Jahre der gezielten Entwicklung und der Nutzung von mehr als 50 Jahre Dank der von der Muttergesellschaft übernommenen Fertigungserfahrung hat sich HIGHSUN Machinery zu einem der drei größten Hersteller von Kunststoffspritzgussmaschinen in Ningbo und zu einem der zehn größten Hersteller von Kunststoffspritzgussmaschinen in China entwickelt. Ein verfeinertes Prozessmanagement und konsistente Fertigungsziele stehen weiterhin im Mittelpunkt aller Produktlinien.

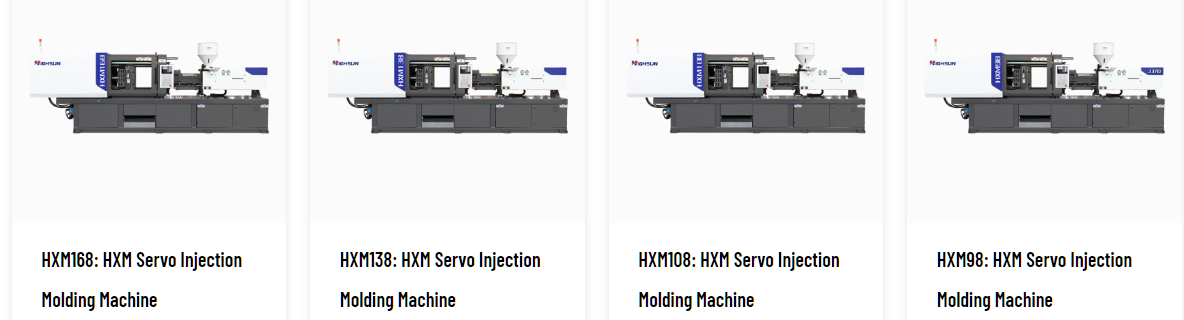

Die aktuelle Produktpalette umfasst Strom- und Öl-Hybridserien, Zwei-Platten-Serien, Hochgeschwindigkeitsserien, Serien mit ungemischten Doppelfarben, Serien mit gemischten Doppelfarben, BMC-Serien, PET-Serien und PVC-Serien und deckt die Schließkraft ab 98 Tonnen bis 3000 Tonnen . Für Produktionsanforderungen, die außerhalb einer Standardserie liegen, sind auch kundenspezifische Konfigurationen verfügbar.

Highsun arbeitet nach einer kundenorientierten Philosophie, die intern als Streben nach Exzellenz und Formperfektion zusammengefasst wird, mit dem übergeordneten Ziel, eine führende Marke für Hochleistungs-Spritzgießmaschinen aufzubauen.
